二手三爪卡盘结构特征以及工作原理

三爪卡盘，又称三爪自定心卡盘，是机床上常用的夹紧工件的机械装置。其结构特征和工作原理对于理解其使用方式和应用场景至关重要。

一、结构特征

三爪卡盘主要由一个大锥齿轮、三个小锥齿轮和三个卡爪组成。这些部件共同协作，实现了卡盘的夹紧和松开功能。

此外，三爪卡盘的卡爪还有正爪与反爪之分。正爪用于常规装夹，而反爪则适用于安装较大直径的工件。当工件直径较大，使用正爪不便装夹时，可以换上反爪进行装夹。

二、工作原理

三爪卡盘的工作原理相对简单，但非常有效。当使用扳手扳动小锥齿轮时，会带动大锥齿轮转动。大锥齿轮背面的平面螺纹结构随之转动，推动三个卡爪同时向中心靠近或退出。

值得注意的是，虽然三爪卡盘具有自定心功能，但其定心精度并不是非常高，大约在0.05~0.15mm之间。因此，在需要高精度加工的场合，可能需要选择其他类型的卡盘或采取其他措施来提高定心精度。

三、图片展示

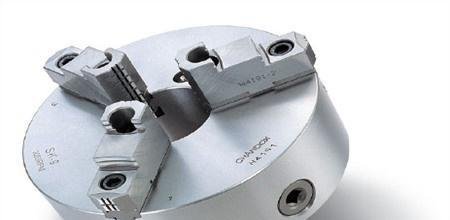

以下是三爪卡盘的结构示意图和工作原理示意图，有助于更直观地理解其结构特征和工作原理。

综上所述，三爪卡盘是一种结构简单、操作方便、应用广泛的机床附件。其结构特征和工作原理决定了它在夹紧工件方面的独特优势。然而，在使用时也需要注意其定心精度的限制，并根据具体加工需求选择合适的卡盘类型和装夹方式。
