离心风机是一种利用离心力运转的设备，主要用于排空气和灰尘，改善空气流通，不同型号的离心风机在参数、规格、风量、功率等方面存在差异。具体介绍如下：

HTFC(A)型柜式离心风机

电机类型：分内置型（B型）、外置型（A型），A型电机在风柜外，B型电机在风柜内。

应用场合：广泛用于宾馆、体育馆、学校、酒楼、影剧院、礼堂、高级民用住宅和工矿企业等消防及通风场合，可配套于中央空调系统和环保净化系统。电动机外置式为消防通风兼用，电动机内置式为通风用。

输送气体要求：输送空气和其它不自燃、对人体无害、无腐蚀性气体，气体内不允许有粘性物质，所含的尘土及硬质颗粒物不大于150mg/m³，作通风换气时进气温度不得超过80℃。

4-72(79)离心风机

输送气体要求：可输送空气和其他不自燃、对人体无害、对钢材无腐蚀性的气体，气体内不允许有粘性物质，所含尘土及硬质颗粒物不大于150mg/立方，气体温度不得超过80°C。

特点：具有良好的气动性能、运转平衡、振动小、效率高、寿命长等。

应用场合：广泛适用于工矿企业、大型建筑物、宾馆酒楼等室内通气换气。

衍生型号：B4-72型为防爆型离心风机，主要由铝叶轮、机壳、进风口等部分与防暴电机组成，可用于易燃挥发性气体的通风换气，性能和安装尺寸同于4-72型；F4-72型为防腐型离心式通风机，主要由不锈钢（或玻璃钢）材质制成的叶轮、机壳、进风口等部分与电机组成，可用于输送腐蚀性气体，性能与安装尺寸同于4-72型。

9-19高压离心通风机

特点：属于小流量、高风压，抽风、送风效果好。

传动方式：市场上大部分生产厂家生产的有A式和D式两种系列，A式是直接式电机传动，D式是联轴器传动。

DDL系列单吸式低噪声离心风机

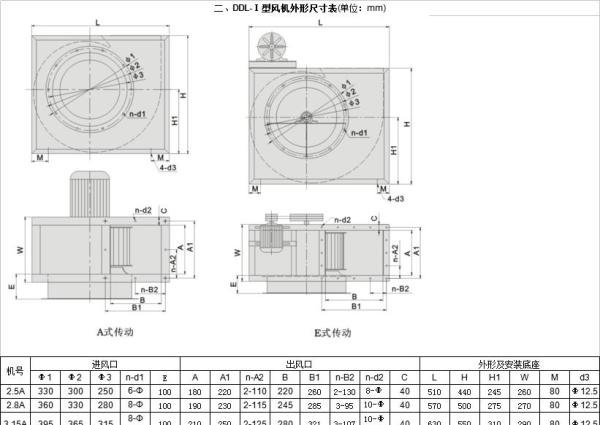

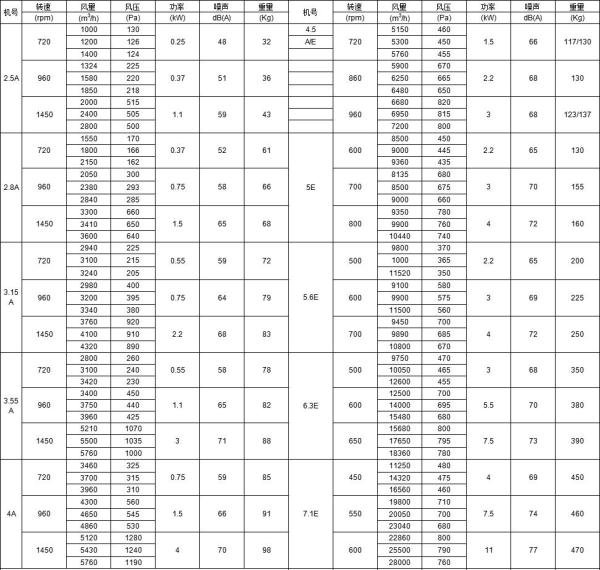

DDL-I 单吸式离心风机（机号：2.5#-4.5#）

参数：风量:1000－7200m³/h，全压:124-820Pa。

特点：采用A式电机直联传动、体积小、风量大、噪声低、可制成防爆、防腐型。

应用：单位食堂、饮食店、宾馆酒楼等厨房排油烟送新风，及工矿企业、娱乐场所、地下室等场合的通风，同时亦广泛配套使用在粮食机械、化工机械、塑料机械、各类烘箱烤房涂层线热排风及人造革等生产线设备。

DDL-I单吸式离心风机（机号：4.5#-7.5#）

参数：风量:5150－28000m³/h，全压:445-800Pa。

特点：采用E式电机皮带传动、体积小、风量大、噪声低、可制成防爆、防腐型。

应用：同DDL-I 单吸式离心风机（机号：2.5#-4.5#）。

DDL-II单吸式离心风机

参数：机号：3.55#-8.0#，风量:1988－31176m³/h，全压:247-1959Pa。

特点：采用A式电机皮带传动、后弯式离心叶轮、体积小、风压高、噪声低、具有独有的集风器消音功能、可制成防爆、防腐型。

应用：同DDL-I 单吸式离心风机（机号：2.5#-4.5#）。

离心风机的种类及参数含义

根据风在叶轮内的流向：离心式（风在叶轮内沿径向流出叶轮）、轴流式（风在叶轮内沿轴向流出叶轮）。

根据叶轮数目不同：单级风机（只有一个叶轮）、两级风机（同一轴上装有两个叶轮）。

根据叶轮进风口数目不同：单侧进分(只有一个进风口)、双侧进风口（叶轮有两个进风口）。

根据风机风压大小：低压风机（全压小于1000Pa）、中压风机（全压在1000-3000Pa）、高压风机（全压在3000-15000Pa）。

根据风机用途不同：主要通风机（负责全矿井或某一区域的通风任务）、局部通风机（负责掘进工作面或加强采煤工作面通风）。

根据风机压力：P=出口压力：进口压力，P<1.1为通风机，1.1<p<4为鼓风机，p>4为压缩风机。

离心风机的型号意义

由基本型号和补充型号所组成。如果风机的基本型号相同，而用途不同时，为方便区别，在基本型号前加“G”或“Y”等符号。“G”表示送风机（鼓风机）“Y”表示引风机。补充型号由两位数字组成。第一位数字表示风机进口吸入型式，以“0”、“1”、“2”表示，其中“0”代表双吸风机；“1”代表单吸风机；“2”代表两级串联风机。第二位数字代表设计序号。风机型号完整的表示方法就包括：名称、型号、机号、传动方式、旋转方向、出口位置等部分。例如：W9-26№16D，第一个位置代表风机的用途，W高温，F防腐，B防爆...；第二个位置代表风机的压力特征，9高压，8高压，6中压，5中压，4低压，3低压；第三个位置连接符号；第四个位置，代表风机的压力与风量的特征比值，72大风量，68中风量，26低风量，19小风量，12小风量；第五个位置数学符号；第六个位置代表风机叶轮直径，16叶轮直径1.6米，12叶轮直径1.
