PLC与变频器通过RS-485通信连接，可以实现PLC对变频器的远程控制和监控。以下是单台和多台变频器与PLC进行RS-485通信连接的接线图及注意事项。

在单台变频器与PLC的RS-485通信连接中，需要将PLC的发送端子（+-）与变频器的接收端子（+-）相连，同时将PLC的接收端子（+-）与变频器的发送端子（+-）相连。具体接线图如下：

注意事项：

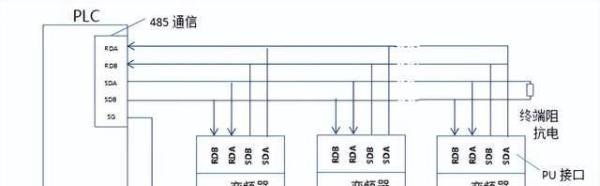

在多台变频器与PLC的RS-485通信连接中，可以通过设置每台变频器的站号（使用参数Pr. 117，0～31）来实现PLC对多台变频器的分别控制。PLC向某台变频器发送命令数据时，数据的首端为站号。具体接线图如下：

注意事项：

接地：

PLC应按规定的接线规范和接地条件进行接地。

避免PLC和变频器使用共同的接地线，应尽可能分隔接地。

噪音滤波器：

当电源条件不太好时，应在PLC的电源模块及输入/输出模块的电源线上接入噪音滤波器、电抗器等，以降低噪音干扰。

若有必要，在变频器输入一侧也应采取相应的措施。

电线分隔：

当把变频器和PLC装置于同一操作柜中时，应尽可能使与变频器有关的电线和与PLC有关的电线分隔，以减少相互干扰。

屏蔽线和双绞线：

使用屏蔽线和双绞线可以提高抗噪音干扰的水平。

通过以上接线图和注意事项，可以实现PLC与变频器之间的RS-485通信连接，从而实现对变频器的远程控制和监控。在实际应用中，应根据具体需求和现场条件进行灵活调整和优化。
